和记官网·[中国]官方网站

产品展示
您当前所在位置:首页 > 产品展示

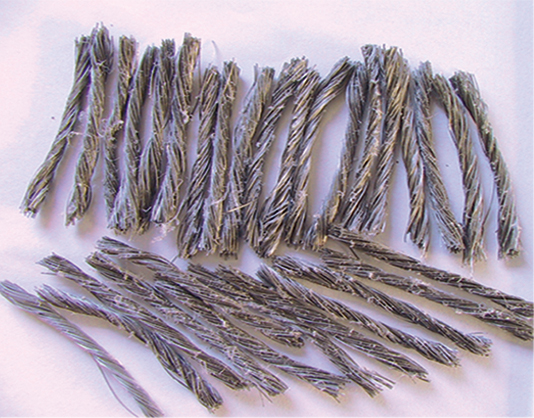

产品名称:束状绞联聚丙烯纤维
简介:
咨询热线:0538-8560967

       该产品是针对钢纤维而研制的替代产品,与钢纤维相比具有易分散、易施工,对拌合设备无损伤等特点。聚合物粗纤维是以聚丙烯为原材料,通过特殊的并联拉丝和绞联成型工艺及表面处理后加工而成,具有断裂强度高、在混凝土中分散性好、握裹力强的优点,可替代钢纤维用于水泥混凝土的抗裂增强。

使用说明

      ◆ 掺量:建议每立方米混凝土中掺量不低于 2.7kg (体积比 0.3% ),掺加 5.4kg (体积比 0.6% )粗纤维时与掺加 47kg/m 3 钢纤维的体积掺量相同。
   ◆ 长度选择:一般抗裂增强时 50mm ;避免使用大于 50mm 的规格。
   ◆ 配比设计: 一般情况下,不必改变混凝土的等级配比参数。考虑到混凝土的抗龟裂性能要求,可按体积比例的 1:1与聚丙烯网状纤维配合使用(每方混凝土中掺 0.9kg 网状纤维)
   ◆ 搅拌机选择: 选用双轴卧式强制搅拌机。
   ◆ 投料搅拌过程: 先投入碎石,然后投入纤维,再投入砂子搅拌2 分钟,使纤维充分打开,然后投入水泥和水按常规工艺搅拌均匀即可。也可按常规工艺投入顺序施工,但拌合搅拌时间应不少于 4 分钟,适当延长振捣时间,以使纤 维充分混合。
   ◆ 成型养护过程: 无特殊要求,可酌情延长振实时间 30 秒左右,抹面时应待混凝土表面稍微钝化后再进行,以免带出纤维,养护仍应按普通混凝土的要求进行
   ◆ 包装: 常规包装粗纤维 1.0kg 一包, 可与聚丙烯网状纤维混合包装,也可根据用户要求包装。

经济性

      同钢纤维相比,塑料粗纤维具有耐腐蚀、不易产生磨损、同体积掺量价格降低 50% 的优点。
